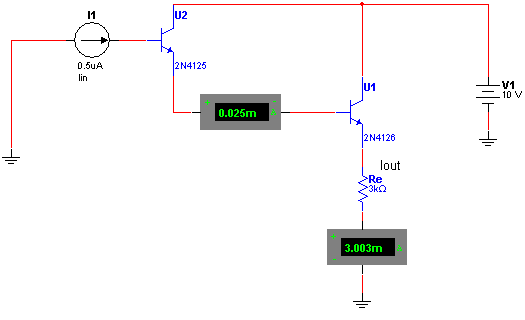

Este circuito serve para demonstrar a operação de um transistor Darlington NPN. Aplicando uma corrente de 0,5 mA na base do transistor, obtemos 0,025 mA no emissor do primeiro transistor do par Darlington e 3 mA no emissor do segundo que é a saída da configuração. A alimentação é de 10 V. Com a corrente de entrada e de saída podemos calcular o ganho. Os parâmetros que podem ser alterados neste circuito didático são o tipo de transistor usado, a tensão de alimentação e o valor do resistor Re. Os instrumentos usados são os amperímetros do Multisim 11.0. Numa aula, pode-se antes propor os cálculos dos valores a serem encontrados e depois conferi-los com a simulação.



 Ganho do Transistor Darlington
Ganho do Transistor Darlington
