Este circuito exemplifica o uso de um diodo zener na regulagem de uma tensão alternada. Nele temos a sobreposição de um sinal alternado a um sinal contínuo e com a ação do zener, as formas de onda obtidas. Os valores dos componentes podem ser alterados conforme a aplicação. Este circuito é dado como exemplo de aplicação no próprio Multisim 11.0.

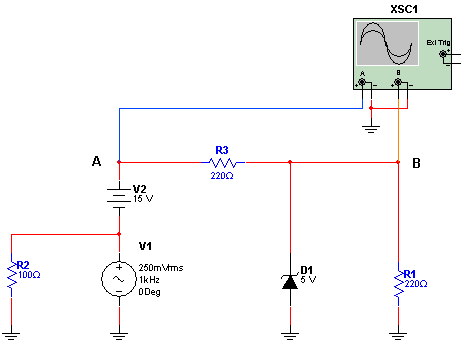

![Regulador Zener AC Regulador Zener AC](/images/stories/circuitos/ne0316_01.gif)
Regulador Zener AC
As formas de onda visualizadas nos pontos A e B do circuito são dadas a seguir.

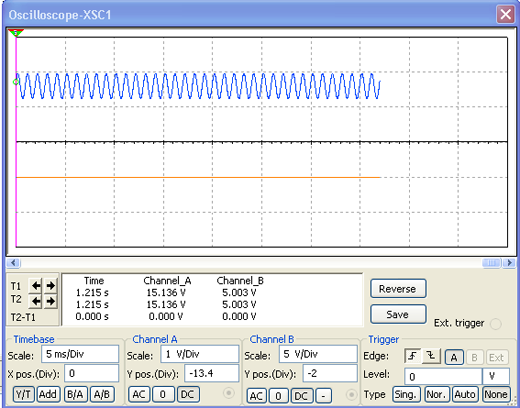

![Forma de onda obtida. Forma de onda obtida.](/images/stories/circuitos/ne0316_02.png)
Forma de onda obtida.
Download da simulação e netlist
