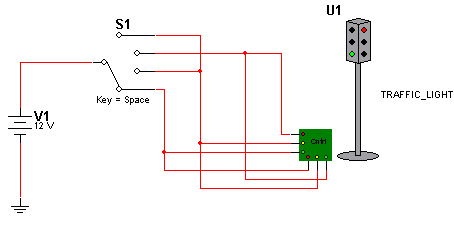

Esta simulação demonstra a possibilidade de uso do semáforo duplo disponível na caixa de periféricos avançados (advanced pheripherials) do Multisim 11.0. O semáforo é acionado manualmente por uma chave que seleciona a alimentação das lâmpadas. Esta chave de 4 posições, que permite o funcionamento cíclico, é acionada pela tecla de espaço. Temos então o ciclo: verde, amarelo, vermelho, amarelo. Numa aplicação mais avançada pode-se controlar o acionamento por relés ou outros dispositivos a partir de um sistema seqüencial ou ainda de microcontroladores com etapas de potência diretas.
Semáforo Duplo Manual
Download da simulação e netlist
