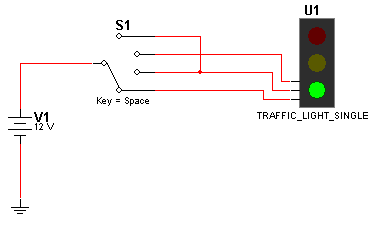

Um dos recursos da caixa Periféricos Avançados é o semáforo simples, conforme mostrado na figura abaixo. Nela também mostramos como ligar uma chave de 4 posições para termos um funcionamento cíclico do sinal usando a tecla espaço. Evidentemente, o circuito pode posteriormente ser melhorado com um sistema de relés ou mesmo transistores ligados a um sistema seqüencial. A alimentação, evidentemente vai depender das características das lâmpadas utilizadas (ou LEDs) se for feita uma montagem prática.
Semáforo Manual
Download da simulação e netlist.
