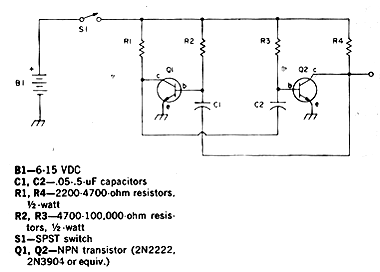

Publicado no 101 Electronics Projects de 1979, este astável gera um sinal retangular rico em harmônicas na faixa de áudio. A frequência é determinada por R2, R3 e pelos capacitores. Veja na seção de matemática para eletrônicas as fórmulas para este circuito. Os transistores também podem ser do tipo BC548 e a alimentação pode ficar entre 6 e 15 V. Para usar como injetor de sinais, coloque na saída um capacitor de 10 nF de modo a isolar a componente DC do circuito.
![Astável de Áudio Astável de Áudio](/images/stories/banco/cir0712_01.png)
Astável de Áudio
