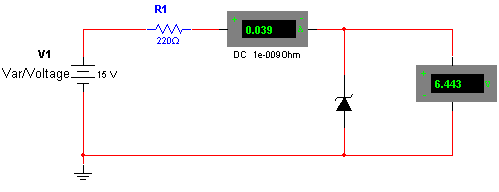

Este circuito didático bastante simples mostra a ação reguladora de tensão de um diodo zener. No caso, foi utilizado um diodo zener 6V4 (6,4 V), tensão essa que é indicada pelo voltímetro. O amperímetro serve para indicar a corrente no circuito, lembrando que o produto Vz x Iz resulta na potência dissipada pelo diodo e teoricamente na corrente máxima que pode ser drenada pelo circuito de saída. Alterando-se a tensão da fonte. Poderemos ver como a tensão no zener se mantém constante, mas a corrente no circuito varia.
![Regulador Com Diodo Zener Regulador Com Diodo Zener](/images/stories/circuitos/ne0310_01.gif)
Regulador Com Diodo Zener
Download da simulação e netlist
