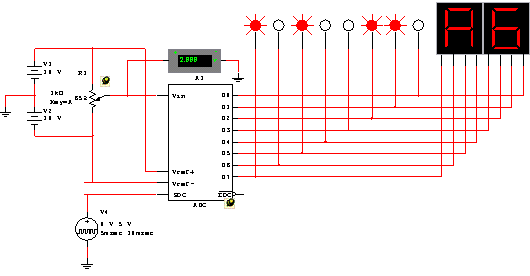

Este circuito converte um sinal analógico num sinal digital de 00 a FF (Hexadecimal), utilizando para esta finalidade um circuito integrado genérico para esta função. Na simulação mostrada abaixo, são usados indicadores luminosos para as saídas digitais e também displays de 7 segmentos que decodificam esta saída para hexadecimal. Observe a necessidade de um sinal de clock para a amostragem e uma fonte simétrica. Na simulação atua-se sobre a tecla A e shift A para movimentar o cursor do potenciômetro que ajusta a tensão de entrada. Este circuito faz parte do conjunto de circuitos prontos dados como amostras no Multisim 11.0.
ADC
Download da simulação e netlist
