A finalidade do circuito apresentado é estudar a resposta de frequência de um circuito RC. Aplicamos neste circuito um sinal de 10 kHz senoidal e verificamos o deslocamento de fase do sinal obtido no capacitor. Na simulação o sinal é produzido pelo gerador de funções e visualizado pelo osciloscópio virtual, utilizando-se os dois canais. Num canal temos o sinal de entrada e no outro o sinal de saída, possibilitando assim a medida do deslocamento da fase. Também ligamos na saída um multímetro para medir a intensidade do sinal de saída e desta forma determinar sua atenuação. Este circuito faz parte do conjunto de exemplos dado no Multisim.

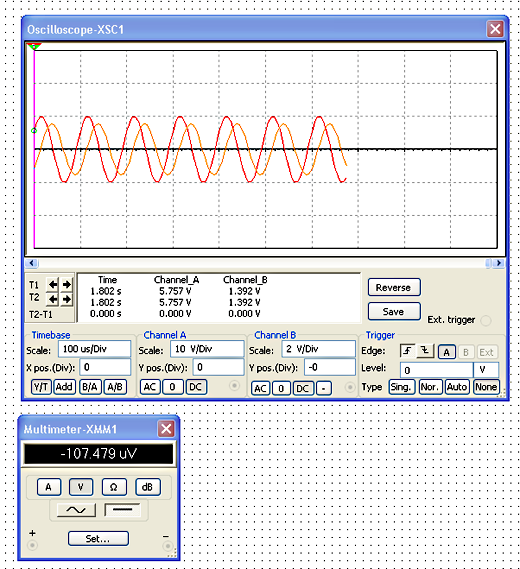

Abaixo o sinal visualizado no osciloscópio virtual e também a indicação do multímetro virtual do Multisim 11.0.
Simulação e netlist
