Este é um oscilador bastante tradicional, podendo ser usado para gerar sinais que vão desde a faixa de áudio até várias dezenas de megahertz. Observe a necessidade de duas fontes de alimentação. A freqüência de operação é dada pela rede de realimentação do circuito, podendo os valores dos componentes ser alterados numa ampla faixa de valores. Na simulação ligamos na saída o osciloscópio virtual do Multisim 11.0 para visualizar a forma de onda do sinal gerado. Este é um dos circuitos disponíveis na coleção de circuitos de exemplo do Multisim 11.0.

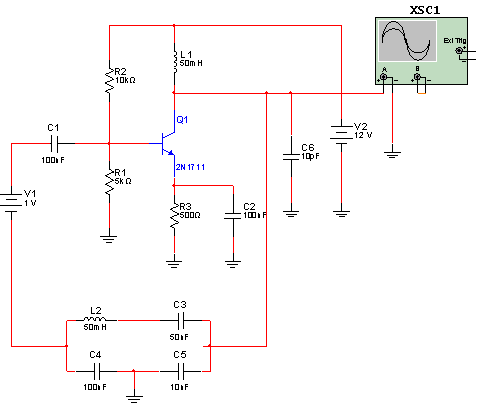

 Oscilador de Clapp
Oscilador de Clapp

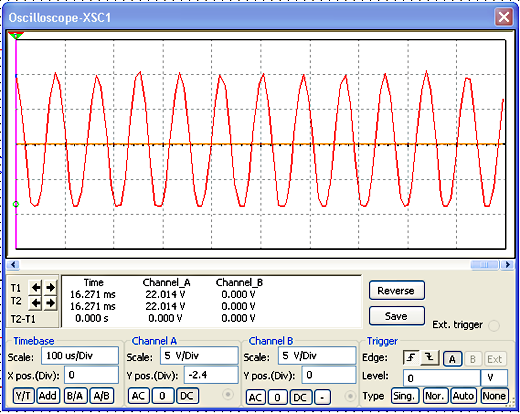

A forma de onda do sinal gerado observada no osciloscópio virtual do Multisim é dada a seguir.



Forma de onda obtida
Forma de onda obtida



Download da simulação e netlist
