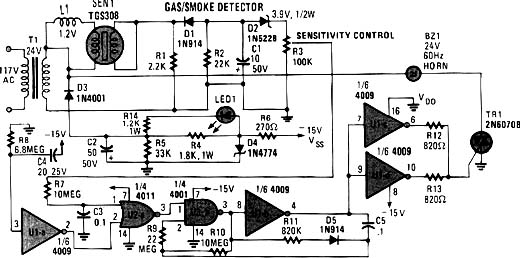

Este circuito pode ser usado como alarme de incêndio, como alarme de vazamento de gás e em outras aplicações semelhantes. O elemento crítico deste circuito é o sensor TGS308 que não é comum em nosso mercado. Talvez o montador interessad0o tenha de importá-lo. O circuito dispara um triac que aciona uma sirene de corrente alternada para 24 V. Pode ser usado uma sirene de 110 V ligando-a ao enrolamento primário do transformador, com o devido retorno de terra comum. O Triac pode ser da série TIC. O transformador de 24 V tem uma corrente de acordo com BZ1, normalmente da ordem de 2 ou 3 A.
Detector de Fumaça e Gás
