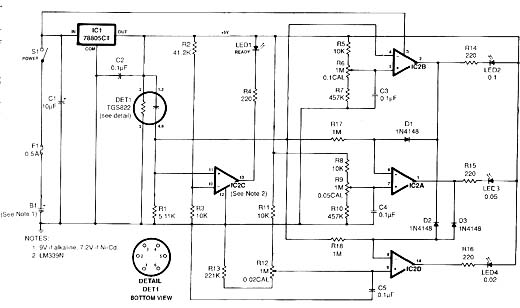

Este esquema faz parte de um projeto publicado numa revista Modern Electronics de dezembro de 1990. O componente crítico é o sensor. Sugerimos que se verifique a viabilidade de obtenção antes de se tentar a montagem. A bateria deste circuito pode ser do tipo recarregável de 7,2 V ou uma bateria alcalina de 9 V. O circuito fornece sinais para excitar três LEDs. O sensor consiste num tubinho em que se encontra o detector de gás DET1 devendo a pessoa soprar ar nele, para que seu "bafo" possa ser analisado pelo circuito. O circuito integrado é o LM339 e no original houve um erro de desenho ao se indicar o regulador de tensão que na verdade é LM7805.
Bafômetro
