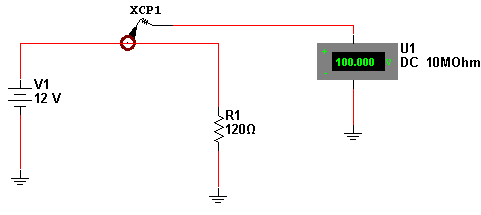

O alicate de corrente ou alicate amperométrico é um instrumento de grande utilidade tanto na prática como nas simulações do Multisim 11.0. Este instrumento pode ser acoplado a qualquer condutor de um circuito para medir a corrente que está passando por ele. Na figura mostramos como colocar o alicate num circuito simples e medir a corrente. Clicando no instrumento, vemos que ele está programado para fornecer 1 V por mA, o que significa que uma corrente de 100 mA vai resultar uma leitura num voltímetro de 100 V.

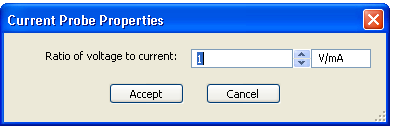

Tela de configuração da corrente.
A seguir, o modo de se fazer a conexão (clique no instrumento na barra lateral do Multisim 11.0 colocando-o no ponto do circuito desejado e ligue nele um voltímetro (U1).
Usando o Alicate de Corrente
Clique aqui para fazer o download da Simulação e netlist
