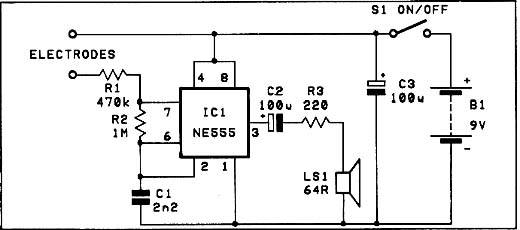

Encontramos este simples circuito de biofeedback numa Practical Electronics, revista inglesa numa edição de maio de 1987. O circuito gera tons num alto-falante cuja frequência depende da resistência entre os eletrodos. Para gerar pulsos, aumente C1 para 100 nF ou mais. Estes eletrodos podem ser chapinhas de metal para apoiar os dedos ou tubinhos de metal para segurar. No projeto original utiliza-se um alto-falante de 64 ?, mas pode-se reduzir R3 para 100 ? e usar um alto-falante de 8 ?, ou ainda ligar diretamente o pino 3 do 555 à um resistor de 1k na base de um BD135 onde temos um alto-falante como carga de coletor. O circuito funciona com tensões de 5 a 9 V.
Biofeedback com o 555
