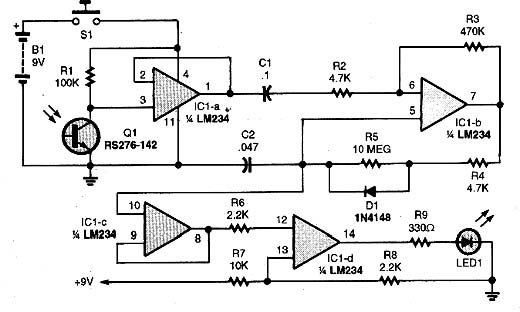

Este circuito consiste num detector de radiação infravermelha, podendo detectar pulsos que mantém o LED aceso por dois segundos. O circuito, sugerido por uma Poptronics de 2001 serve para indicar o funcionamento de links de áudio e dados, controles remotos além de alarmes de passagem do tipo pulsante. O circuito é alimentado por uma bateria de 9 V, operando quando S1 é mantida pressionada.



 Detector de Infravermelho
Detector de Infravermelho
