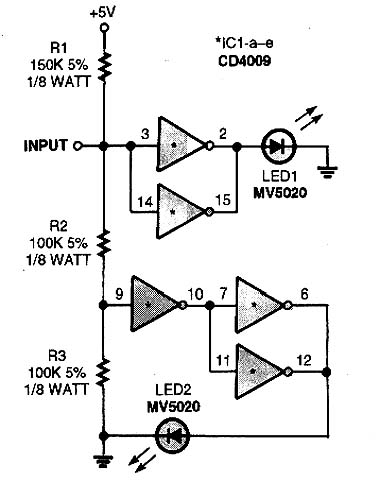

Este circuito foi publicado numa revista Poptronics de 2001, que já não existe mais. Sua finalidade é detectar níveis lógicos em saídas tanto CMOS como TTL. A alimentação vem do próprio circuito analisado e os LEDs podem ser comuns, de preferência um verde e outro vermelho. A alimentação do CI é feita nos pinos 8 e 16. Veja no livro Curso de Eletrônica Digital a pinagem completa do 4009.
Prova Lógica
