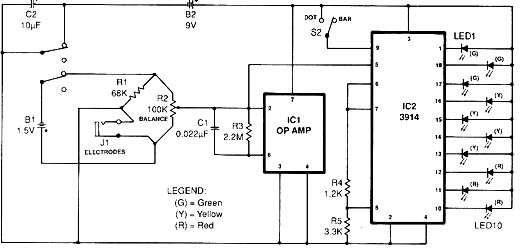

O circuito mostrado saiu numa Modern Electronics de 1980. A revista já não existe, mas o artigo é viável pois todos os componentes são comuns ainda. O amplificador operacional IC1 pode ser um 741 ou ainda um CA3140. A alimentação pode ser feita com uma bateria de 9 V e o ajuste de nulo é feito em R2. Os eletrodos são chapinhas de metal onde se apóiam os dedos ou tubos de metal que devem ser seguros pelo paciente. Os LEDs são comuns de qualquer cor ou ainda uma barra de 10 LEDs. A numeração para o 741 deve ser revista. A saída para o pino 5 do 3914 é feita no pino 5 e não pino 2. O pino 6 é na verdade o pino 2 do 741 e o pino 3 está aterrado
Biofeedback e Detector de Mentiras
