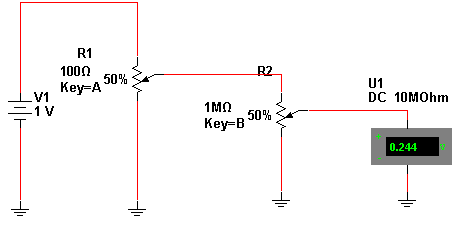

Este circuito simples, com finalidade didática mostra com dois potenciômetros podem ser utilizados para fazer uma multiplicação analógica. Veja que R2 deve ser muito maior do que R1 para não carregá-lo, mas mesmo assim, a carga obtida afeta a precisão do resultado da multiplicação. Assim, se ajustar R1 para metade de seu curso (50% ou 0,5) e R2 para metade de seu curso (50% ou 0,5), o produto de 0,5 x 0,5 = 0,25 será uma tensão de o,25 x V1 ou 0,25. O voltímetro ligado na saída indica 0,244 (dado o efeito da carga). Se tivermos 0,3 (30%) x 0,2 (20%), a tensão medida será de 0,06 V ou bem próxima disso. O ajuste de R1 e R2 são feitos pelas teclas A e B. Aumente a precisão utilizando para R1 um potenciômetro de 10 ? e para R2 um de 10 M?.
