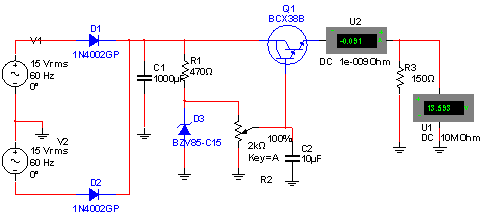

Esta fonte fornece saídas de 0 a 13 V (aproximadamente) com uma corrente máxima de 2 A. As duas fontes alternadas V1 e V2 representam o secundário de um transformador de 15 + 15 V com 2 A de corrente. O transistor é o BCX38B para correntes até 2 A, mas pode ser usado o TIP125 para correntes até 3 A. O diodo zener é de 1 W e R1 é de 1 W. O diodo zener determina a tensão máxima de saída. Deve ser usado um diodo de 15 V para que a fonte alcance os 13 V, compensando a queda nas junções base-emissor do transistor. Na simulação ligamos um amperímetro em série com a carga e um voltímetro para que, ao atuar sobre a tecla A, possamos ler a tensão aplicada à carga.
Fonte Variável com 1 Transistor Darlington
