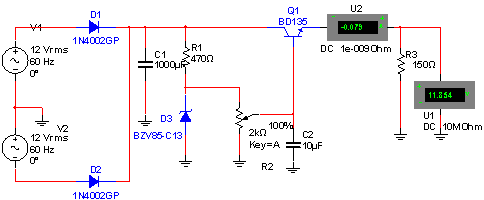

Esta fonte fornece saídas de 0 a 12 V (aproximadamente) com uma corrente máxima de 1 A. As duas fontes alternadas V1 e V2 representam o secundário de um transformador de 12 + 12 V com 1 A de corrente. O transistor é o BD135 para correntes até 500 mA, mas pode ser usado o TIP31 para correntes até 2 A. O diodo zener é de 1 W e R1 é de 1 W. O diodo zener determina a tensão máxima de saída. Deve ser usado um diodo de 12,6 ou 13 V para que a fonte alcance os 12 V. Na simulação ligamos um amperímetro em série com a carga e um voltímetro para que, ao atuar sobre a tecla A, possamos ler a tensão aplicada à carga.
Fonte Variável com 1 Transistor
