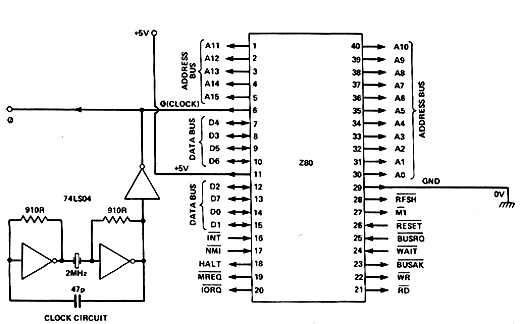

Na figura abaixo temos a pinagem básica do microcontrolador tradicional Z80 com um circuito de clock sugerido pelo Electronics Digest, edição de 1984. A frequência é determinada pelo cristal e o capacitor deve ser cerâmico. Observe a disponibilidade de uma saída externa para o sinal de clock.
Circuito Básico do Z80
