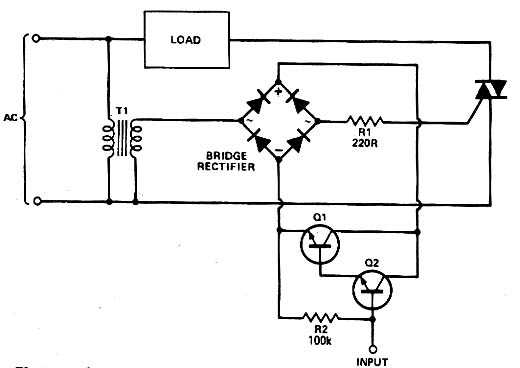

Este circuito, retirado do Electronics Digest de 1984, mostra como controlar um Triac pouco sensível a partir de um sinal fraco. O transformador deve ter tensões de secundário de 6 a 12 V com corrente de pelo menos 200 mA ou conforme a corrente de disparo do Triac. A ponte de diodos pode ser formada por diodos 1N4002 e os transistores podem ser BC548. Para maiores correntes pode-se usar o BD135 para Q1. O Triac pode ser qualquer um da série TIC conforme a corrente da carga (load) controlada.
Circuito de Controle Para Triac
