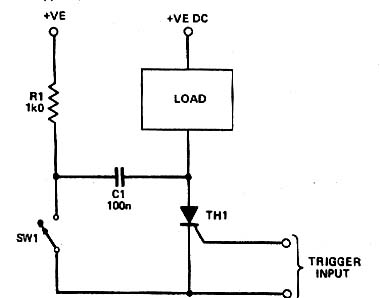

A configuração mostrada é sugerida pelo Electronics Digest em uma edição de 1984. Este circuito mostra como usar um SCR para ligar e desligar uma carga de corrente contínua. A carga é ligada por um pulso na entrada de disparo (trigger input). O SCR desliga quando a chave S1 é fechada por um instante, produzindo um pulso pela descarga do capacitor, o qual coloca em curto momentaneamente o SCR. O SCR pode ser o TIC106 ou outro da mesma série. Dependendo do SCR pode ser necessário alterar C1. O circuito pode ser alimentado por tensões que dependem apenas do SCR. Lembre-se de que existe uma queda de tensão de 2 V num SCR em condução.
Biestável Com Um SCR
