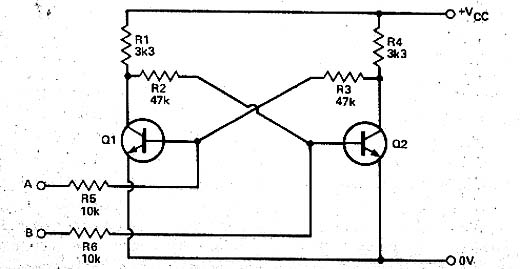

Este circuito foi encontrado no Electronics Digest de 1984. O autor chama-o de biestável R-S, consistindo na configuração tradicional para este tipo de circuito. Trata-se de um circuito que troca de estado conforme os pulsos aplicados às entradas. Q1 e Q2 podem ser do tipo BC558. O circuito funcionará com tensões de 6 V a 12 V normalmente. O pulso de disparo é positivo neste circuito.
Flip-Flop R-S Com Transistores
