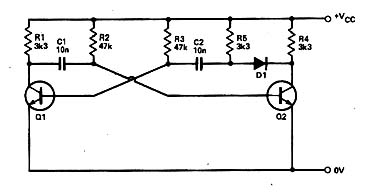

Este circuito foi encontrado no Electronics Digest de 1984. Trata-se da versão tradicional do multivibrador astável com transistores que o internauta pode encontrar em diversos pontos deste site. O circuito tem por melhoria em relação ao CIR650 a utilização de dois diodos que tornam a forma de onda mais aguda, ou seja, sem as pequenas ondulações que vemos no circuito anterior (CIR650). O circuito oscila numa frequência que depende dos resistores R2 e R3 e dos capacitores, segundo fórmula dada junto ao diagrama do CIR650. O circuito funcionará com tensões de 3 a 12 V e os transistores podem ser de qualquer tipo de uso geral como os BC547, BC548, BC549, 2N2222, etc. Observe as formas de onda dos sinais nos pontos principais do circuito.
Astável com Transistores Melhorado
