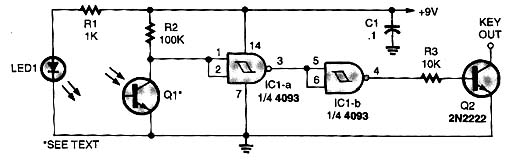

Este circuito foi sugerido numa edição do ano 2000 da revista Poptronics. A revista não existe mais, mas o circuito pode ser implementado com facilidade, pois os componentes ainda podem ser encontrados. O sensor consiste em um acoplador óptico feito com um LED e um foto-transistor. O circuito é ativado quando a luz é interrompida. Na saída (pino 10) já temos etapa de potência para acionamento de cargas de maior corrente, por exemplo um relé, motor ou solenóide. O fio até o sensor deve ser curto. O circuito não deve ser alimentado por fonte sem transformador.



 Chave Óptica com o 4093
Chave Óptica com o 4093
