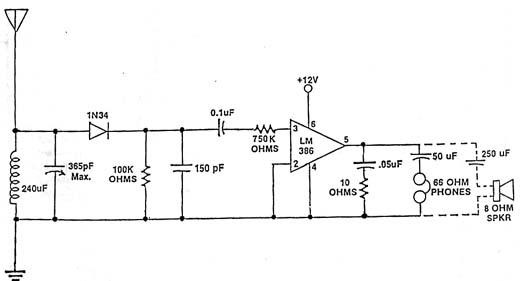

Este circuito foi obtido no Electronics Handbook Volume XIII, edição americana de 1993. Ele consiste num receptor simples com um amplificador integrado mais moderno, LM386, que possibilita a escuta em fone de ouvido ou alto-falante. Na verdade, a alimentação pode ser feita com tensões de 6 V a 12 V e a bobina é formada por 100 espiras de fio esmaltado 28 ou 30 AWG num cabo de vassoura ou tubo de PVC de uma polegada com 12 a 20 cm de comprimento. A antena deve ter pelo menos 2 metros e a ligação à terra ajuda a melhorar a sensibilidade. O capacitor variável pode ser obtido num velho rádio AM valvulado. Variáveis de rádios transistorizados podem ser usados mas resultam em faixas de cobertura menores.



 Rádio AM com o Lm<sup>3</sup>86
Rádio AM com o LM386
