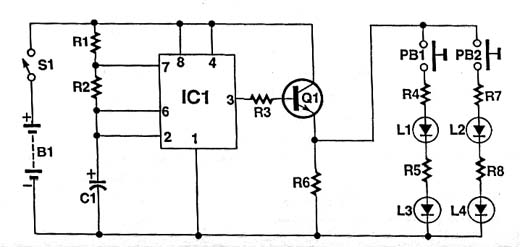

Este circuito foi encontrado no Electronics Handbook, Vol XIII de 1993 e consiste num simples indicador de direção ou seta, para bicicletas. O circuito é acionado quando se pressiona PB1 ou PB2 estando S1 fechada. Os LEDs são comuns e o circuito é alimentado por 4 pilhas pequenas. Os componentes são dados na lista abaixo:
Q1 - BC548 ou 2N2222 - transistor
R1, R2 - 100 k ? x 1/8 W
R3 - 1 k ?
R4, R5, R7, R8 - 100 ? x 1 W
R6 - 10 k ?
C1- 10 µF x 12 V- eletrolítico
L1, L2, L3, L4 - LEDs vermelhos de alto-brilho
PB1, PB2- Chaves de pressão NA
S1- Interruptor simples
IC1- 555 - circuito integrado
