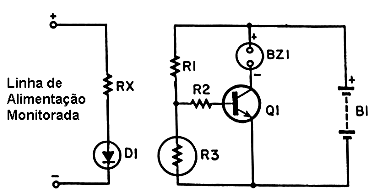

Este simples circuito foi sugerido pelo Electronics Handbook Volume XIII de 1993. O LED D1 emite luz sobre R3, um foto-resistor, mantendo o circuito no corte. Quando deixa de incidir luz, o transistor satura e o Buzzer dispara. B1 deve ter tensão de acordo com o buzzer (Sonalert). Rx depende da tensão monitorada conforme a seguinte tabela:
Tensão - Rx
5 V - 330 ?
6 V - 470 ?
9 V - 820 ?
12 V - 1 k ?
15 V - 1k5 ?
R1 é de 10 k ? e R2 de 1 k?. O transistor pode ser o BC548 ou equivalente.
Monitor de Energia
