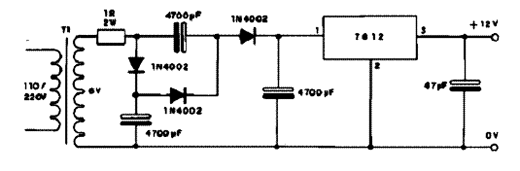

Este circuito contém um dobrador de tensão formado por dois diodos e dois capacitores, possibilitando assim a obtenção de 12 V a partir de um transformador de 6 V. A corrente, evidentemente será reduzida. Assim, para um transformador de 300 mA, a corrente máxima obtida será menor que 150 mA, pois deve ser considerado o rendimento do circuito. Para correntes acima de 100 mA, o circuito integrado deve ser montado em radiador de calor.
Fonte de 12 V com Transformador de 6 V
