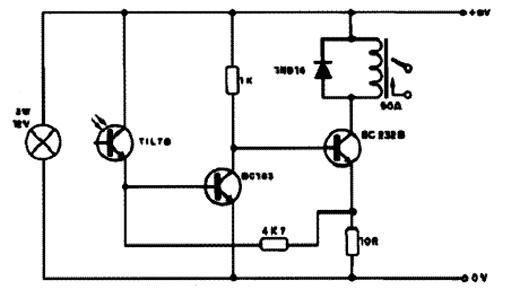

A interrupção da luz da lâmpada que incide no foto-transistor dispara o relé. O circuito é de curto raio de ação (alguns centímetros) servindo em controles ópticos ou chave óptica. Uma aplicação possível é numa chave de fim de curso ou num detector de posição de uma peça mecânica. O circuito é alimentado por 9 V, usando um relé de 6 V já que o resistor de 10 ? proporciona a queda de tensão para este componente. Os transistores podem ser substituídos por equivalentes como o BC548 e para o foto-transistor também podemos usar equivalente. Este circuito é sugerido pela Texas Instruments.
Chave Óptica com Transistores
