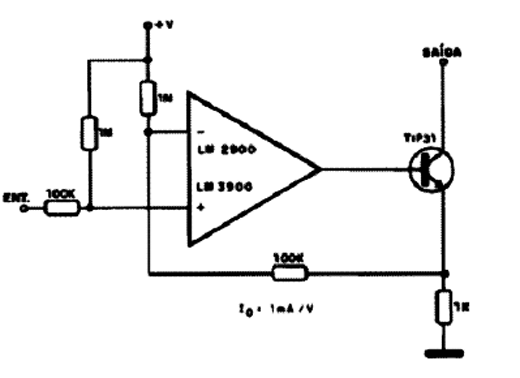

Este circuito se baseia num amplificador operacional de transcondutância, fixando a corrente drenada pela saída a partir do controle por uma tensão de entrada, conforme mostra a fórmula junto ao diagrama. O valor do resistor de 1k pode ser alterado para correntes mais intensas, caso em que o transistor deve ser dotado de dissipador de calor. O circuito é sugerido pela Texas Instruments e o amplificador operacional deve ser alimentado por fonte simétrica. Veja em procurar datasheet mais informações sobre as características e pinagem do circuito integrado usado.
Fonte de Corrente Controlada por Tensão
