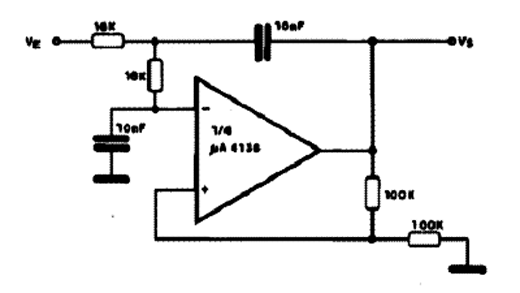

Somente as frequências abaixo de 1 kHz passam por este circuito,. O uA4136 é na realidade um quádruplo 741, de modo que o 741 comum, com fonte simétrica de 6 a 12 V pode ser usado nesta aplicação. Na seção de Matemática Para a Eletrônica o internauta encontrará as fórmulas para calcular os componentes deste filtro para outras frequências. Também podem ser utilizados outros amplificadores operacionais. Também podem ser encontrados circuitos semelhantes simulados na seção correspondente do site (Veja ART106 - NE269).
Filtro Passa-Baixas de 1 kHz
