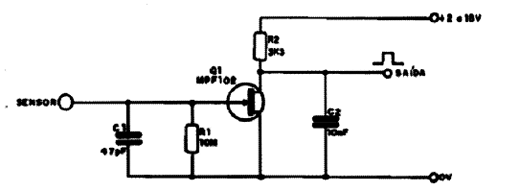

O sensor consiste num pedaço ou elo de fio encapado. A aproximação dos dedos ou de qualquer objeto carregado estaticamente faz com que o circuito produza um pulso de saída. Transistores equivalentes como o BF245 podem ser usados. Não toque diretamente no fio sensor, pois uma carga estática maior pode queimar o transistor que é extremamente sensível. A alimentação pode ser feita com pilhas ou bateria, pois o consumo é muito baixo. Aumente R1 e reduza C1 para aumentar a sensibilidade. Este circuito serve de base para um sensível eletroscópio.
Chave de Aproximação
