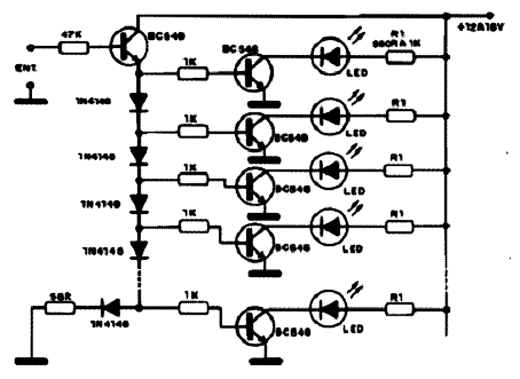

O circuito mostrado é um bargraph ou indicador de barra móvel usando transistores comuns. A quantidade máxima de LEDs está limitada pela tensão de alimentação. Esa quantidade é dada pelo produto do número de canais pela tensão de condução de cada diodo 1N4148 que é de 0,7 V. É claro que deve ser dada uma boa margem de segurança. Assim, para 12 V o número máximo recomendado é 10. A tensão de alimentação é de 12 a 18 V e a entrada é de alta impedância. O circuito pode ser usado como um VU-meter de áudio ou em outras aplicações. Os resistores R1 determinam as correntes nos LEDs.
Bargraph Com Transistores
