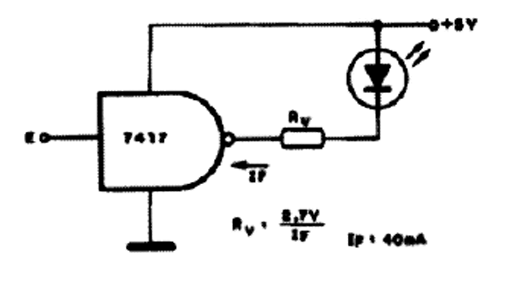

O circuito integrado 7417 consiste num buffer com uma corrente máxima de saída de 40 mA. Este circuito pode ser usado para excitar diretamente um LED de alta corrente, conforme o circuito mostrado. Nele temos a fórmula para calcular o valor do resistor em função da corrente desejada. A queda de tensão de 2,7 V é para LEDs verdes ou mesmo brancos que possuem uma tensão de condução mais elevada.



 Excitador de LED TTL de Alta Corrente
Excitador de LED TTL de Alta Corrente
