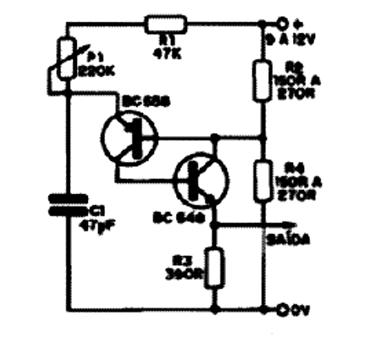

Podemos dizer que este circuito é equivalente a um transistor unijunção na configuração de oscilador de relaxação. O circuito gera um sinal na faixa de áudio determinado por C1 e ajustado em P1. A alimentação pode ser feita com tensões de 9 a 12 V e a saída consiste em pulsos de curta duração dados pela descarga de C1 sobre R3. Este circuito opera apenas na faixa de áudio podendo substituir o transistor unijunção em muitas aplicações.
Oscilador de Relaxação com Transistores
