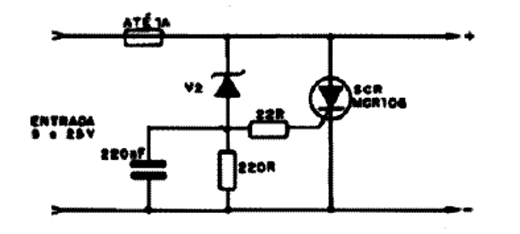

Quando a tensão de entrada superar a tensão do diodo zener de proteção, o SCR dispara colocando em curto a entrada e com isso, queimando o fusível de proteção. Não é preciso usar dissipador no SCR, pois ele conduz por apenas uma fração de segundo. O circuito pode ser usado na proteção de fontes de 5 a 25 V e o SCR pode ser substituído pelo TIC106. O capacitor evita o disparo com transientes muito rápidos, podendo ser alterado.
![Proteção Crowbar de Fonte com SCR Proteção Crowbar de Fonte com SCR](/images/stories/banco/cir0555_01.gif)
Proteção Crowbar de Fonte com SCR
