Este disparador ou Schmitt Trigger opera quando um pulso de luz atinge o foto-transistor. O nível de disparo é ajustado em R1. O circuito tem uma comutação muito rápida garantida pela realimentação via emissor do último para o penúltimo transistor. A tensão de alimentação é de 24 V e transistores equivalentes como o BC547 pode ser utilizado. O circuito é sugerido pela Texas Instruments em seu Manual de Optoeletrônica.
![Foto-Disparador com Transistores Foto-Disparador com Transistores](/images/stories/banco/cir0553_01.gif)

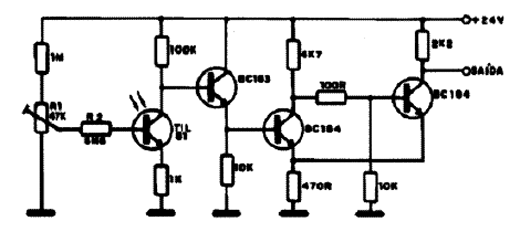

Foto-Disparador com Transistores
