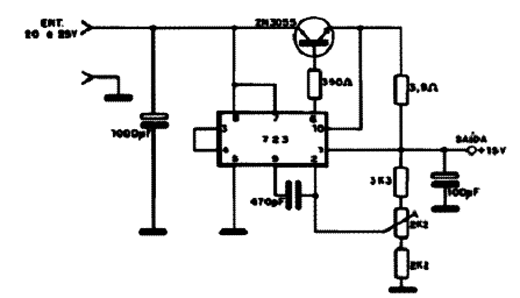

Este circuito é um regulador de tensão com o conhecido circuito integrado 723. O ajuste da tensão é feito no trimpot e o transistor de potência deve ser dotado de um bom radiador de calor. O resistor de 3,9 ? deve ser de fio com pelo menos 5 W de dissipação. A entrada tem tensões na faixa de 20 a 25 V. Veja no artigo ART279 mais sobre o LM723. No site também existem outras fontes usando este componente.
Fonte de 15 V x 1 A com o LM723
