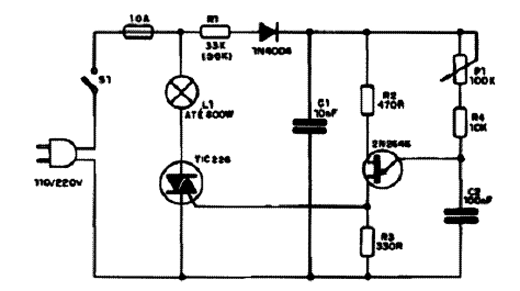

Este circuito de dimmer usa no disparo um transistor unijunção, responsável pela produção dos pulsos no ângulo de fase ajustado por P1. Se bem que os unjunções não sejam mais muito usados, este circuito exemplifica a utilidade deste componente. O triac deve ter sufixo B para a rede de 110 V e o diodo deve ser o 1N4004. Para a rede de 220 V o triac deve ter sufixo D e o diodo deve ser o 1N4007. O valor de resistor entre parênteses é para a rede de 220 V. O triac deve ser montado num radiador de calor. Com o circuito indicado pode-se controlar até 800 W na rede de 110 V e 1600 W na rede de 220 V. Só devem ser controladas lâmpadas do tipo incandescentes ou cargas resistivas.



 Dimmer com TRIAC e Unijunção
