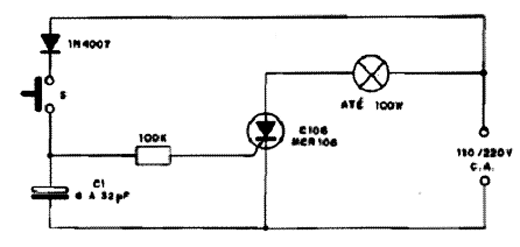

Pressione S por um instante e a lâmpada acende. Soltando S o capacitor se descarrega através do SCR até o ponto em que ele desliga. Para SCRs da série TIC106 (B= 110 V e D = 220 V) será conveniente acrescentar um resistor de 100 k do gate ao catodo. O capacitor pode ter valores entre 8 e 32 µF e tensão de trabalho de 250 V ou mais para a rede de 110 V ou 350 V ou mais, para a rede de 220 V.
Temporizador com SCR
