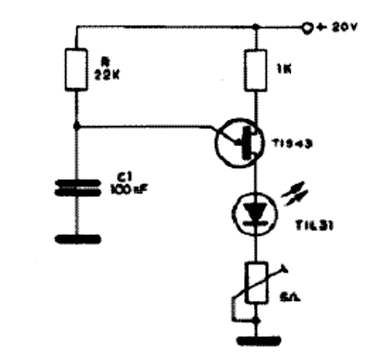

A frequência e a intensidade dos pulsos é determinada por R e C1. O capacitor produz pulsos ao se descarregar através do transistor unijunção. O pico de corrente, em função das características do LED é ajustado no trimpot. Se bem que os transistores unijunção já não sejam muito comuns, esta configuração tem finalidade didática, podendo ser utilizada num transmissor de dados experimental.
![Gerador de Pulsos de Luz com Unijunção Gerador de Pulsos de Luz com Unijunção](/images/stories/banco/cir0540_01.gif)
Gerador de Pulsos de Luz com Unijunção
