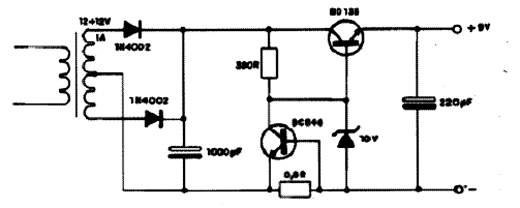

Esta fonte de 1 A tem proteção contra sobrecarga, limitando a corrente quando ela for maior do que 1 A na carga. A limitação é dada pelo resistor de 0,6 R entre emissor e base do BC548. Este resistor pode ser alterado para se programar outras correntes. A tensão de saída, no caso 9 V, depende do zener que também pode ser alterado. O BD135 deve ser montado num radiador de calor.
Fonte Protegida de 1 A
