Esta fonte até 500 mA é indicada para a alimentação de circuitos integrados TTL. O transistor deve ser dotado de radiador de calor e pode ser usado um transformador menor se a corrente da carga for menor. O resistor de 22 ? deve ser de pelo menos 2 W de dissipação.
![Fonte de 5 V x 500 mA Fonte de 5 V x 500 mA](/images/stories/banco/cir0519_01.gif)

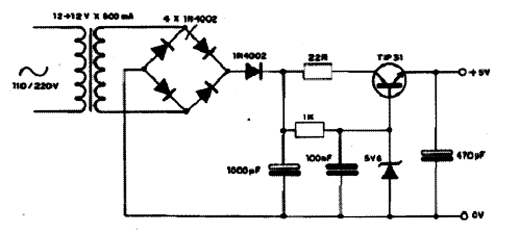

Fonte de 5 V x 500 mA
