Se bem que os transistores unijunção não sejam quase usados, este circuito tem finalidade didática. Ele gera sinais dente de serra de boa linearidade numa frequência que depende do capacitor. Com o valor utilizado ela está em torno de 10 kHz. O zener e o transistor formam uma fonte de corrente constante que carrega linearmente o capacitor, gerando assim o sinal dente de serra. Lembramos que a frequência limite para este circuito está em torno de 100 kHz.

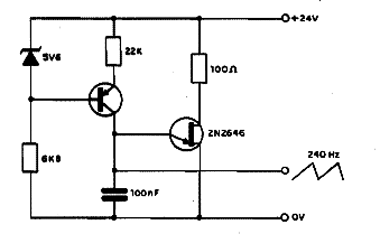

![Gerador Dente de Serra UJT Gerador Dente de Serra UJT](/images/stories/banco/cir0499_01.gif)
Gerador Dente de Serra UJT
