O som produzido por este circuito tem uma frequência que depende da resistência entre as pontas de prova. Usando os potenciômetros P1 e P2 como referência (podem ser calibrado) podemos medir resistências em duas faixas de valores, com uma precisão que depende apenas de nosso ouvido. O circuito é alimentado por duas pilhas podendo ser usado para medir resistências até perto de 4,7 M?.
![Áudio-Ohmímetro Áudio-Ohmímetro](/images/stories/banco/cir0498_01.gif)

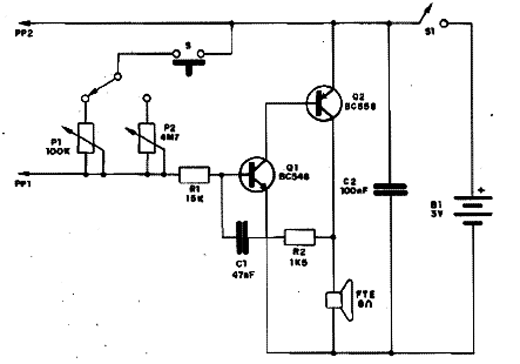

Áudio-Ohmímetro
