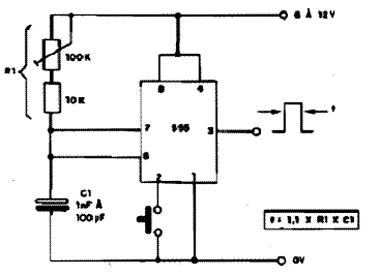

Este circuito gera um pulso cuja duração que depende de R1 e C1 segundo fórmula junto ao diagrama. A alimentação pode ser feita com tensões de 5 a 12 V e o ajuste do tempo pode ser feito no potenciômetro de 100k. Veja no artigo ART011 (O Circuito Integrado 555), mais sobre o funcionamento do circuito integrado usado.
Gerador de Pulso Único com o 555
