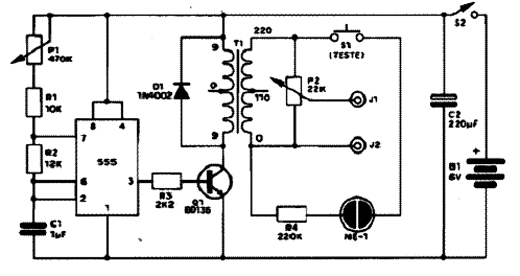

Este eletroestimulador produz choques cuja intensidade é ajustada em P2. O teste de funcionamento é feito pressionando-se S1, 1quando então a lâmpada neon deve acender. O circuito pode ser alimentado por 4 pilhas médias ou grandes, e o ajuste da frequência do choque é feito em P1. P2 ajusta a intensidade do choque, devendo eventualmente ser aumentado para 47 k se a intensidade não atingir o desejado. Veja na seção de artigos outros circuitos semelhantes a este.
Eletroestimulador
