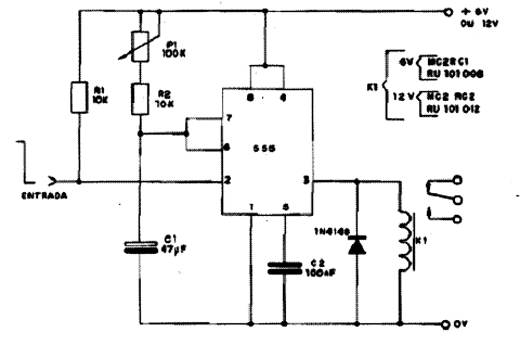

A transição negativa do sinal de entrada leva a saída do 555 ao nível alto, disparando o relé que fechará seus contatos por um tempo determinado pelo ajuste de P1 e pelo valor de C1. Este circuito é válido para relés abaixo de 50 mA, corrente que o 555 pode fornecer sem problemas, Para cargas maiores é preciso usar uma etapa de potência. Veja no artigo ART011 (O Circuito Integrado 555) como funciona este circuito e na seção de matemática como fazer cálculos envolvendo a temporização.
Relé Monoestável 555
