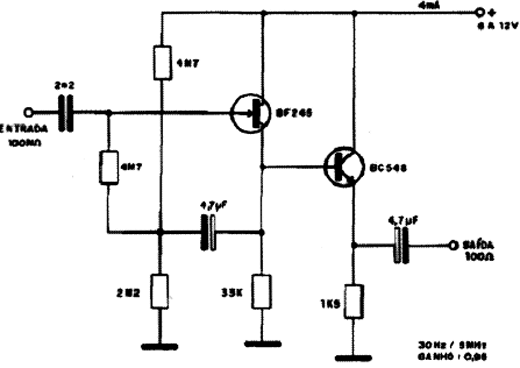

O circuito apresentado tem uma impedância de entrada de 100 M ? e ima impedância de saída de apenas 100 ohm com um ganho de tensão de 0,95. No entanto, levando-se em conta a diferença de impedâncias, o ganho de potência é muito alto. O circuito exige uma corrente da ordem de apenas 4 mA da alimentação que pode ser feita com tensões de 6 a 12 V. Nesta seção e na seção de Circuitos Simulados, o internauta encontrará outros circuitos como este.
![Casador de Impedâncias Casador de Impedâncias](/images/stories/banco/cir0483_01.gif)
Casador de Impedâncias
